通讯传输类
  • KJ515-F矿用本安型分站

KJ515-F矿用本安型分站

山东诚德电子科技有限公司联系电话178-5385-2555
山东诚德电子科技有限公司山东诚德电子科技有限公司
山东诚德电子科技有限公司联系地址山东省泰安市南关路2号

公司简介  电话咨询






相关产品

信息详情

功能介绍:

矿用本安型分站(以下简称分站)是我公司在线监测系统通信的一部分,作为数据通讯的转接站。分站实现井上计算机与井下各监测点的交互通信,完成计算机对井下数据的采集。

分站实现以下功能:

与井上计算机通信:接收主机命令、发送各监测点数据包、保存设计参数。

与监测仪通信:发送命令、接收各监测点数据并保存。

本地显示:循环显示各监测点数据。

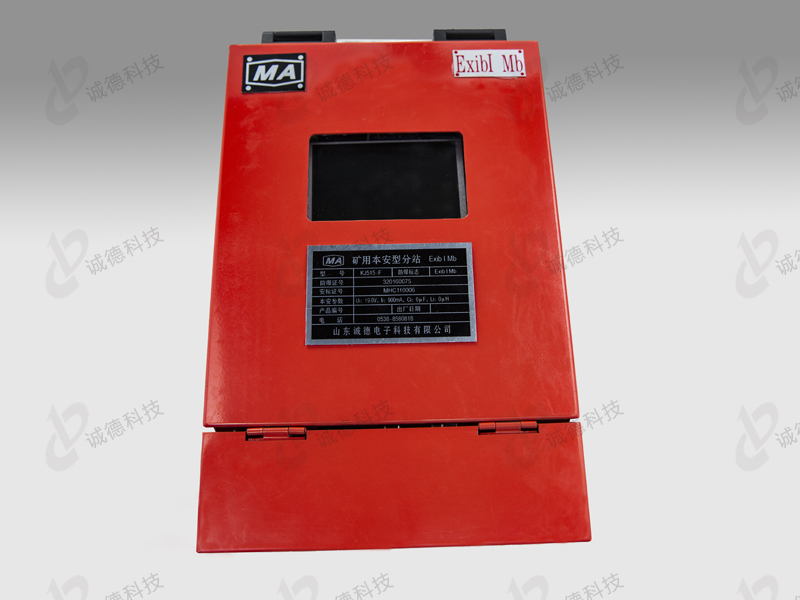

产品图片:

KJ515-F矿用本安型分站

KJ515-F矿用本安型分站

使用环境:

1、环境温度:0℃~40℃;

2、湿度:≤98%;

3、大气压力:80 kPa~116 kPa;

4、无显著振动和冲击的场合;

5、具有甲烷混合物及煤尘爆炸危险的煤矿井下

技术指标:

1、工作电压及电流

    a) 额定工作电压:DC 18V;

    b) 工作电流:≤260mA。

2、信号制式

    数字量:传输速率为2400bps,高电平不小于3V。

    数据处理误差

    数据处理误差:≤0.5%。

    监测容量上限

    分站允许接入的传感器数量为16台。

3、传输距离上限

    a) 分站至传输接口之间:10km(MHYV,1.5mm2);

    b) 分站至交换机之间:100m(MHYVR,1.5mm2);

    c) 传感器至分站之间:2km(MHYV,1.5mm2)。

4、传输性能

    与传输接口之间

    a) 传输方式:半双工、CAN;

    b) 传输速率:2400bps;

    c) 信号工作电压峰峰值:≤5V;

    d) 信号工作电流峰峰值:≤50mA。

    与交换机之间

    a) 传输方式:TCP/IP以太网;

    b) 传输速率:10Mbps/100Mbps自适应;

    c) 信号工作电压峰峰值:≤7V;

5、 备用电源工作时间

    分站备用电源(外接)连续工作时间大于2h。

6、电源波动适应能力

    分站外部电源工作电压范围:(9~24)V。

7、本安参数

    Ui:19.0V,Ii:900mA,Ci:0μF,Li:0μH。

KJ515-F矿用本安型分站
KJ515-F矿用本安型分站 2020-12-12 本文被阅读 3735 次
