矿用顶板动态压力监测系统KJ515

一、系统概述

KJ515矿用顶板动态压力监测系统是在矿用本安型顶板离层监测仪和矿用本安型支架压力监测仪的基础上,根据煤矿发展需求,研发的监控巷道和工作面顶板动态变化,并实时传输当前离层和压力数据的在线监测系统。该系统解决了当前监测设备无法实现实时传输的缺陷,并且该系统使用总线传输模式,可以实现多分站多分机同时工作。

井上监控软件可实时保存监测分机数据,并形成报表和绘制曲线,对顶板位移和压力变化进行软件分析,使工作人员及时掌握顶板的动态变化规律,做出及时预测及处理。

该系统的成功研制,符合了煤矿全自动实时在线检测的发展需求,改进了煤矿信号传输制式,使用总线模式传输,提高了系统稳定性和可靠性。由于使用一条总线或者井下环网传输,降低了线缆的成本,且安装维护方便。

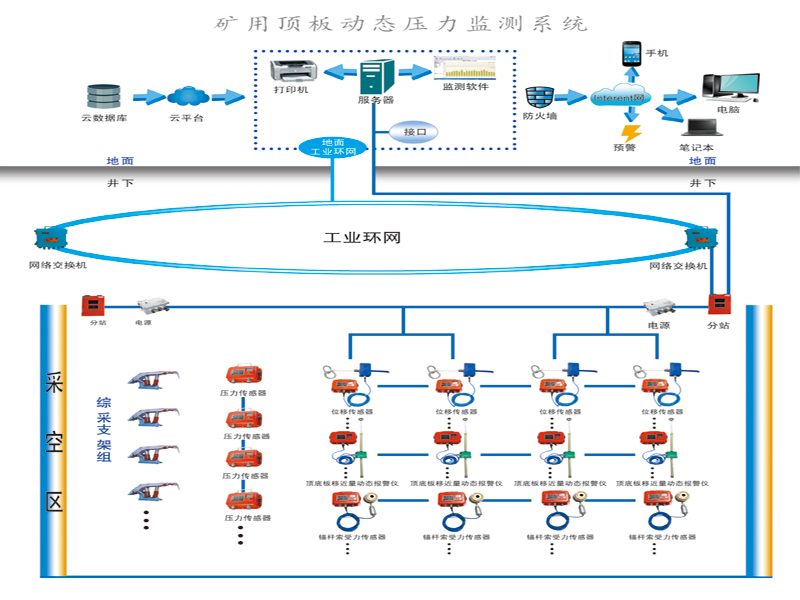

二、系统拓扑图

矿用顶板动态压力监测系统KJ515

三、系统功能特点

1、数据采集功能,系统具有顶板位移、压力、锚杆锚索受力等模拟量采集、显示及报警功能。

2、存储和查询,重要测点模拟量的实时监测值,模拟量统计值,报警及解除报警时刻及状态。

3、显示功能,系统具有设备地点、名称、单位、监测值、报警上限、报警下限、平均值、报警及解除报警状态和时刻等显示功能。系统应具有模拟量实时曲线及历史曲线显示功能。

4、打印功能:系统具有报表、曲线打印功能。

5、自诊断:系统应具有自诊断功能。当系统中传感器设备发生故障时,显示故障信息。

6、数据备份:系统应具有自动数据备份功能。

7、系统具有网络通信功能。

8、系统具有软件自监视功能。

9、系统应具有软件容错功能。

10、系统具有实时多任务功能,能实时传输、处理、存储和显示信息。

四、系统优势

矿用顶板动态压力监测系统KJ515

1、高性能电池供电

传感器采用国内有名电池供电,储存寿命长,外壳不易腐蚀,不易漏液,供电可持续工作一年时间。

2、防水、防尘、抗振动、抗干扰

井下各传感器之间传输距离远,能在各种复杂条件下可靠稳定运行。

3、低功耗设计

所有传感器均采用低功耗设计,电池工作时间大于12个月。极大的优于其他厂家的电池(仅能使用不到6个月时间)。

4、兼容各移动手持端

支持移动端(安卓手机、苹果、平板等各种移动设备)无障碍使用,系统可在电脑端与手机端同时登陆,便于管理者与使用者实时了解煤矿矿压的监测情况。

5、角色管理

系统可分管理权限登陆,根据登陆者的身份设置相应的操作权限。

6、发送预警信息

当设备数据异常值超过设定的阈值时会给设定的接收人员发送预警信息。

7、大数据云平台

煤矿安装的设备信息存储到云平台,读取迅速、数据存储量大。

8、操作直观方便

系统以地图的形式展示给煤矿,可以在地图中增删改查各个测点的实时数据信息。

9、监测点数多

监测点数多,监测点数可达到128个。

(此处插入优势图片)

五、技术指标

参数指标

参数

  防爆形式

  本质安全型“Exibl”

  系统容量

  128台传感器

  系统巡检周期

  ≤20S(典型配置)

  数据传输方式

  CAN总线/485

  网络传输协议

  TCP/IP

  传输距离

  ≤40Km

  兼容性

  可接入局、矿的接口,兼容其他厂家的传感器

  压力监测范围

  (0~60)Mpa 准确度:≤±1%

  位移测量范围

  (0~150)mm 准确度:≤±3mm

  锚杆(索)测量范围

  (0~300)KN 准确度:≤±2%

六、系统运行图

(此处插入系统运行图片)

七、售后服务

【矿上现场培训】

  采用多媒体和板书相结合的方式,对矿方技术人员进行讲解。保证培训出能熟练操作我方系统的人员。

【公司远程服务】

  确保系统正常运行,“按时、及时、准时”是我们的服务承诺。公司24小时接听矿方电话,1小时之内做出远程处理。如果远程处理不了,我方将派出售后人员去实地解决问题。

【售后回访】

  电话回访,每月2次定期的电话回访。了解矿方使用情况。

【仪器维护及软件更新】

  本公司对仪器或者软件升级后,将免费为矿上提供升级服务

  质保期内出质量问题的硬件设备一律一年包换(非人为破坏),质保期外:质保期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
