一、系统概述
为保证煤矿的安全开采,防治水害,在矿井井田范围内,建立了许多水文地质钻孔,以便观测各含水层水位随气候、季节、采动的变化,指导防治水工作。目前,钻孔水位大多靠人工到井点现场用“量绳入井法”进行测量,观测时间间隔长,得不到水位连续变化情况,易丢失有价值的数据,影响对地下水动态规律的分析和掌握,并且在水位出现异常时不能及时发现。而安装在钻孔内的智能型水位遥测仪能在无人值守的情况下,定时自动测量和记录水位,并通过无线通信方式将测量数据发往监测中心的遥测终端,实现集中显示、存储,一旦出现异常情况(水位超限、水位变化速度超限、水位超出传感器量程、供电电压不足),遥测终端立即进行报警。遥测终端存储的测量数据可长久保存并显示、打印报表和曲线。

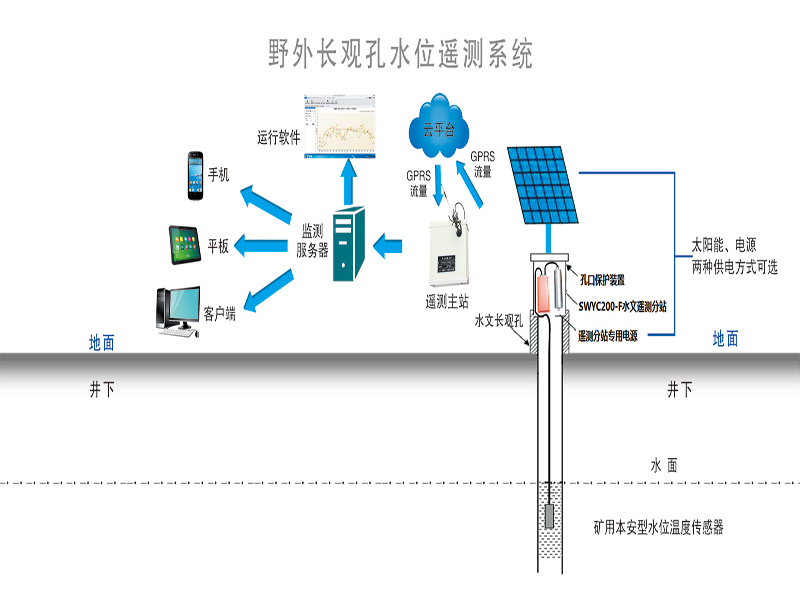

二、系统拓扑图
三、系统组成及功能说明
SWYC200水位遥测系统包括水位遥测仪分站及传感器、遥测主站、数据分析软件三部分,如图所示:
SWYC200型水位遥测系统是对矿井野外水文钻孔的水位进行全天候全自动定时观测和记录的集微电脑技术、网络通信和计算机技术于一体的自动化设备。
SWYC200型水位遥测系统在无人职守的情况下,能够全天候自动定时测量钻孔水位,所有数据通过网络发送到遥测主站,并传入微机存盘,通过专用分析软件处理,实现报表、曲线、显示和打印。
分析系统采用windows全中文操作界面,可自动判别并拒绝错误操作,是一个即学即会的智能化系统。
四、系统优势
1、一体化
传感器为水位温度一体化设计
2、报警短信提醒
水位、流量等参数超过预警值,通过GPRS流量/GSM短信形式,自动报警。
3、大数据平台
数据保存在阿里云平台,并且数据可长久保存本地主站,如有丢失数据可在平台中找回,有效保持数据连贯性。
4、功耗小
使用物联卡流量发送数据,功耗小,运行稳定,数据传输稳定;
5、体积小,功能强
主板和通讯模块完全升级,体积小,功能强。
五、技术指标
参数指标 | 参数 |
工作温度 | -10℃~70℃ |
量程 | 0~100米可选 |
线长 | 0~1000米可选 |
测量精度 | 0.1%FS 计量单位为毫米 |
存储容量 | 64K(可存储2500组数据) |
测量密度 | 测量间隔1分钟~到24小时任意设置 |
发射密度 | 数据发射时间间隔为测量间隔的整数倍 |
工作电压 | 11V |
六、系统运行图
(此处插入系统运行图片)
七、售后服务
【矿上现场培训】
采用多媒体和板书相结合的方式,对矿方技术人员进行讲解。保证培训出能熟练操作我方系统的人员。
【公司远程服务】
确保系统正常运行,“按时、及时、准时”是我们的服务承诺。公司24小时接听矿方电话,1小时之内做出远程处理。如果远程处理不了,我方将派出售后人员去实地解决问题。
【售后回访】
电话回访,每月2次定期的电话回访。了解矿方使用情况。
【仪器维护及软件更新】
本公司对仪器或者软件升级后,将免费为矿上提供升级服务
质保期内出质量问题的硬件设备一律一年包换(非人为破坏),质保期外:质保期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
